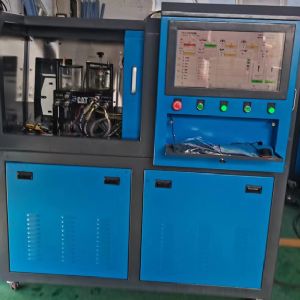

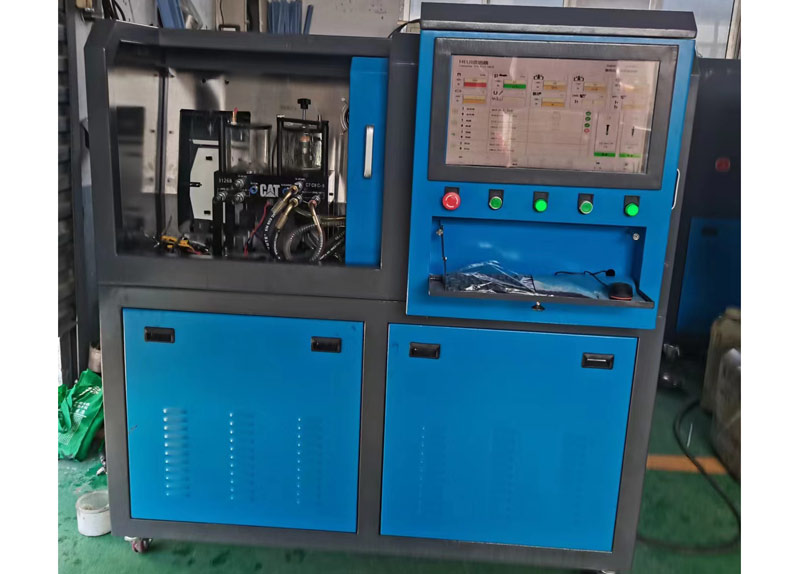

卡特C7C9試驗臺

產品介紹：

　　本設備主機傳動采用變頻無級調速；集噴變頻調速油泵試驗臺的完善技術和新型電噴單體泵 中壓共軌(HEUI）泵噴嘴測試與高壓共軌油泵噴油器檢測的結合，實現電控油泵油嘴的檢測。通過設備控制系統控工作 用戶可以設定控制參數，該系統試驗臺模擬ECU輸出燃油噴射控制信號，驅動共軌高壓共軌油泵和高壓共軌噴油器及電控單體泵 中壓共軌（EUI HEUI）協同工作，以達到檢測高壓共軌油泵和共軌噴油器及單體泵 中壓共軌油泵油嘴的測試目的。

　　可測試BOSCH CP1,CP1-H,CPI-K,CP2,CP3,DELPHI,HPO,HP3 BOSCH、SIEMENS，DELPHI、DENSO等高壓共軌噴油泵及EUI  EUP等系列電控單體泵HEUI中壓共軌電控泵。

　　共軌系統可測試BOSCH,(博世),DELPHI,(德?tīng)柛?,SIEMENS(西門子),DENSO(電裝)及壓電晶體歐IV標準高壓共軌噴油器。

特點：

　　01、19"液晶顯示器、工控機主板，全部計算機控制

　　02、多段電壓輸出自動控制，滿足不同共軌噴油器的驅動要求

　　03、LCD液晶顯示高壓共軌噴油器噴射頻率，驅動脈寬自動控制

　　04、自動控制待試噴油泵的流量調節閥，控制待試噴油泵的流量

　　05、自動實現油軌壓力、精度高達到±1MPa

　　06、開環或閉環控制方式手動可選

　　07、量油系統采用高標準流量傳感器測量并由屏幕顯示，可以查詢、存儲、修改所需測試高壓共軌油泵噴油器數據

　　08、設備帶有DRV閥，檢測高壓共軌油泵的流量和壓力。 共軌油泵供油部分帶有一臺供油泵  保證共軌油泵供油量更加穩定。

　　09、該試驗臺帶制冷功能，檢測噴油器油量更準確。

　　10、 檢測電控單體泵 HEUI中壓共軌泵噴嘴的噴油量 開啟角度 伺服電流等參數。

功能：

　　01、測量高壓共軌噴油器的油量

　　02、測量高壓共軌噴油器的啟動油量

　　03、測量高壓共軌噴油器的回油量

　　04、測試軌道壓力

　　05、測試共軌噴油器的噴油壓力

　　06、測試共軌噴油器的噴霧錐角

　　07、測試共軌噴油器的噴霧均勻性

　　08、測試共軌油泵及噴油器的密封性

　　09、測試高壓共軌油泵的供油壓力

　　10、測試共軌油泵的回油量

　　11、測試油泵轉速

　　12、燃油溫度預置

　　13、檢測共軌泵的內壓

　　14、檢測共軌泵的比例電磁閥

　　15測試EUI電控單體泵的性能

　　16檢測HEUI中壓共軌泵噴嘴工作性能

低壓油路調節：

　　1. 柴油箱40L。

　　2. 380V供油油泵。

　　3. 低壓油路調壓裝置（0-0.4MPa）

　　4. 220V低壓油路扇熱裝置

　　5. 低壓油路加熱裝置。（40+2°c）

電腦控制界面：

量油系統：

1. 進口流量傳感器

2. 進油扇熱器

3. 噴油濾芯

4. 控制電磁閥

進口流量傳感器：
